[OrCAD] 시뮬레이션 돌리기 - 처음 만나는 디지털 논리회로 본문
반응형
SMALL
회로를 모두 만들었다면 !!
New Simulation Profile 클릭
Name을 자유롭게 넣고 Create 클릭!

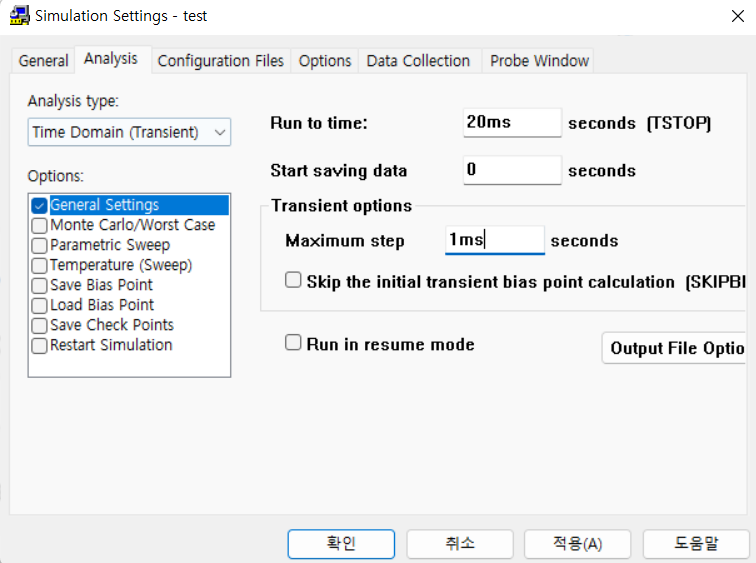

입력값 넣은 ms만큼 Run to time에 넣고 Maximum step은 1ms로 설정
입력값을 넣은 배선 부분과 출력 배선 부분에 Voltage/Level Marker를 추가
이제 시뮬레이션 돌리기 !
Run PSpice 누르면 끝
시뮬레이션 결과값을 확인할 수 있다
