[OrCAD] NAND 회로 만들기 - 처음 만나는 디지털 논리 본문
반응형
SMALL

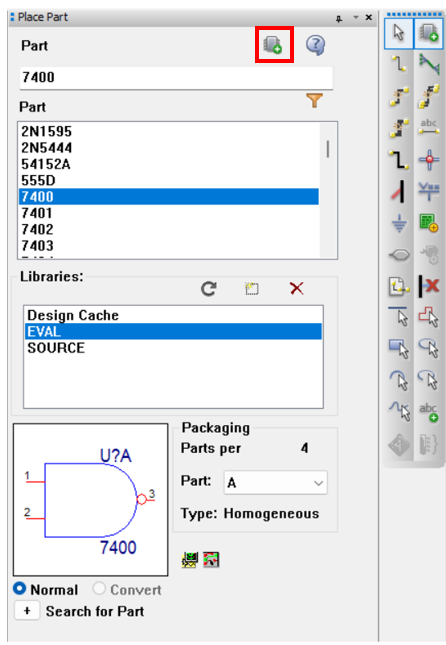

EVAL 에서 7400 선택하여 추가
게이트에 배선을 이어주기~
Place wire(W) 클릭
전 입력값을 하나만 주고 싶기에 이렇게 !
입력값을 넣기 위해 SOURCE에서 STIM1 추가하기
해당 입력값을 넣기 위해서는 DSTM1를 더블클릭 하여
0ms
10ms
... 단위는 규칙적이게 넣어주고
0ms 0
10ms 1
... 뒤에 숫자는 입력값 이라고 생각하면 된다.
설정을 저장하고 다시 회로로 나와서 앞부분을 붙여보자

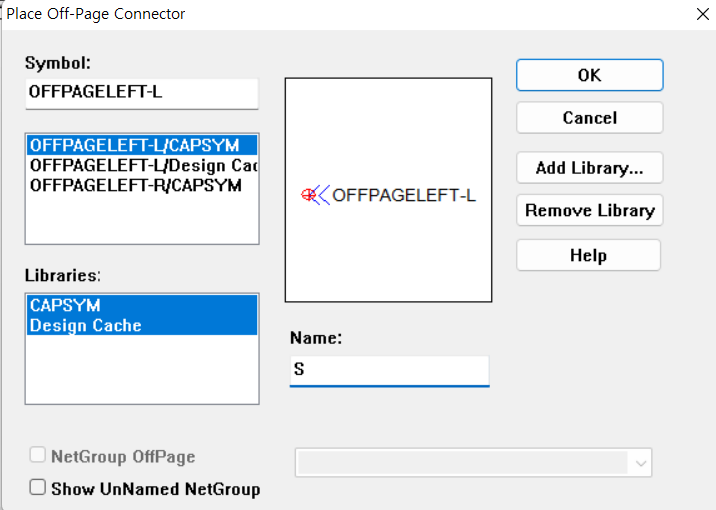

Place off-page connector 클릭
OFFPAGELEFT-L/CAPSYM 클릭하고 Name은 자유롭게 넣은 뒤 OK
NAND 회로 만들기 끝!
▼ 시뮬레이션 돌리기
